聚烯烃隔膜原料和生产原理
2017-10-16 09:42:00
关键词:聚烯烃 隔膜 锂离子电池

聚烯烃隔膜原料和生产原理

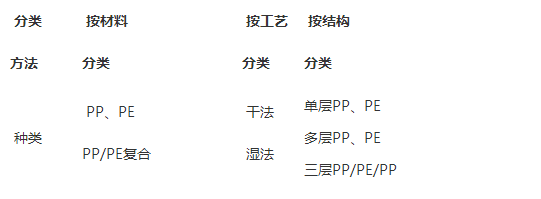

  (一)聚烯烃隔膜分类


聚烯烃隔膜原料和生产原理


  (二)聚烯烃隔膜的主要原料

  隔膜使用的聚烯烃材料目前主要是聚丙烯(PP)、聚乙烯(PE)两类。聚烯烃材料具有强度高、耐酸碱腐蚀性好、防水、耐化学试剂、生物相容性好、无毒性等优点,在众多领域得到了广泛的应用。

  当前,商品化的液态锂离子电池大多使用微孔聚烯烃隔膜,因为聚烯烃化合物在合理的成本范围内可以提供良好的机械性能和化学稳定性,而且具有高温自闭性能,更加确保了锂离子二次电池在日常使用上的安全性。

  (三)聚烯烃隔膜的主要生产方法

  1、热致相分离法(湿法—TIPS)

  利用高分子材料和特定的溶剂在高温条件下完全相容,冷却后产生相分离的特性,使溶剂相连续贯穿于聚合物相形成的连续固态相中,经过拉伸扩孔后,将溶剂萃取后在聚合物相中形成微孔。在目前湿法隔膜制造过程中,通常将聚烯烃树脂原料和一些其它低分子量的物质同混合,加热熔融混合均匀、经挤出拉伸成膜,再用易挥发溶剂把低分子物质抽提出来,形成微孔膜。

  2、熔融拉伸法(干法—MSCS)

  熔融拉伸法的制备原理是,高聚物熔体挤出时在拉伸应力作用冷却下结晶,形成平行排列的结晶结构,经过热处理后的薄膜在拉伸后晶体之间分离而形成狭缝状微孔,再经过热定型制得微孔膜。

  在聚丙烯微孔膜制备中除了拉开片晶结构外,还可以通过在聚合物中添加结晶成核剂,形成特定的β晶型,然后在双向拉伸过程中发生β晶型向α晶型转变,晶体体积收缩产生微孔。

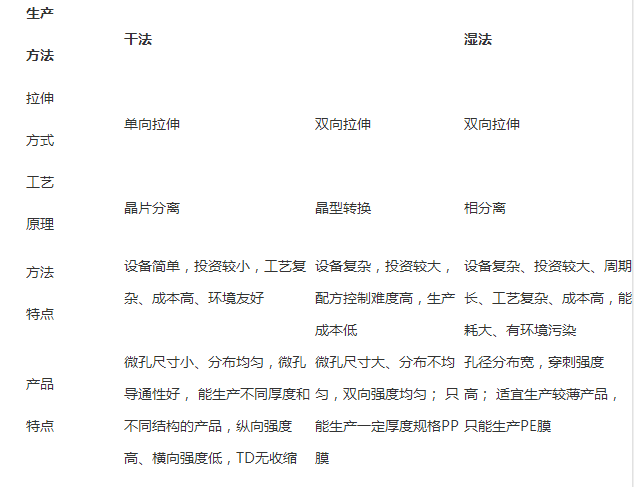

  不同生产方法的隔膜特点


聚烯烃隔膜原料和生产原理


  3、不同生产方法的隔膜电镜扫描图


聚烯烃隔膜原料和生产原理

上图1干法单向拉伸PP隔膜SEM


聚烯烃隔膜原料和生产原理


聚烯烃隔膜原料和生产原理

上图2干法双向拉伸隔膜SEM

(a)


聚烯烃隔膜原料和生产原理

上图3湿法隔膜SEM

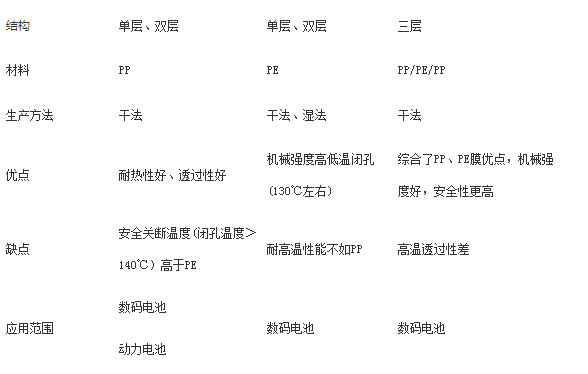

  (四)聚烯烃隔膜的结构及特点


聚烯烃隔膜原料和生产原理


  (五)聚烯烃隔膜主要生产厂家

  美国:Celgard、Entek;

  日本:旭化成、东燃、宇部;

  韩国:SK、W-scope;

  中国:深圳星源、新乡格瑞恩、佛山金辉。

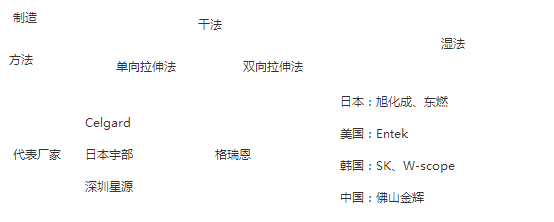

  各厂家隔膜生产方法


聚烯烃隔膜原料和生产原理

稿件来源: 电池材料
